Intercambiador de calor horizontal de carcasa y tubos

Wuxi Hongdinghua Chemical Equipment Co., Ltd., como fabricante profesional de intercambiadores de calor de carcasa y tubos horizontales, tiene muchos años de cooperación con clientes de las industrias petrolera, química, farmacéutica, de protección ambiental y metalúrgica. El intercambiador de calor es el equipo más utilizado entre los equipos suministrados por Wuxi Hongdinghua Chemical Equipment Co., Ltd. Especialmente para intercambiadores de calor de carcasa y tubos.

Los intercambiadores de calor de carcasa y tubos se pueden clasificar en muchos nombres diferentes según su estructura interna, o según el modo de flujo medio dentro del intercambiador de calor de carcasa y tubos, o sus aplicaciones, como condensador, enfriador, calentador, precalentador, rehervidor, trampa fría, condensador de paso de tubos múltiples, intercambiador de calor de tubo en U, intercambiador de calor de cabeza flotante, intercambiador de calor de caja de empaque, etc., con numerosos nombres.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. clasifica tantos intercambiadores de calor de carcasa y tubos según sus posiciones de instalación utilizando términos más intuitivos y comprensibles:

Intercambiador de calor vertical de carcasa y tubos

Intercambiador de calor horizontal de carcasa y tubos

La estructura básica de todos estos intercambiadores de calor con diferentes nombres es casi con la misma o similar estructura;

La estructura de un intercambiador de calor de carcasa y tubos incluye lo siguiente:

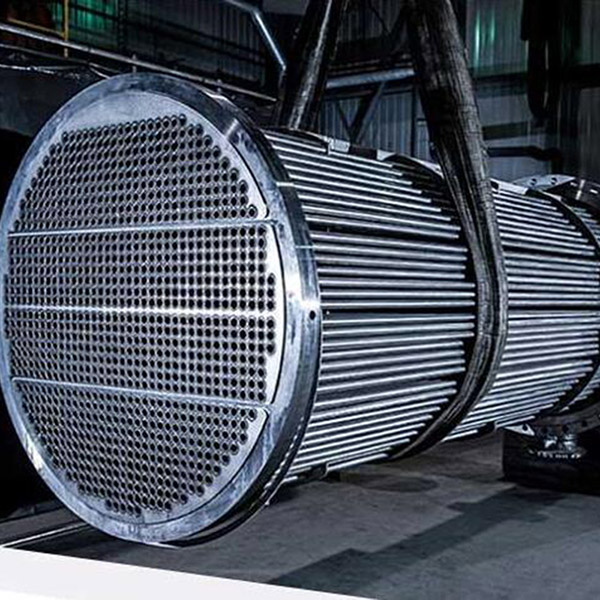

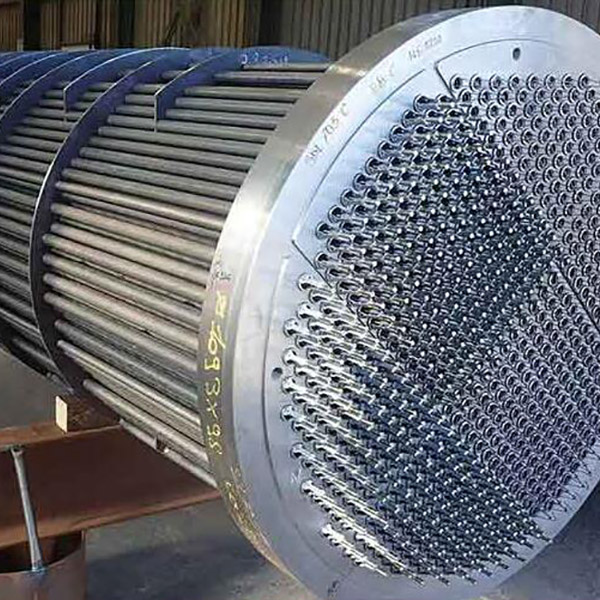

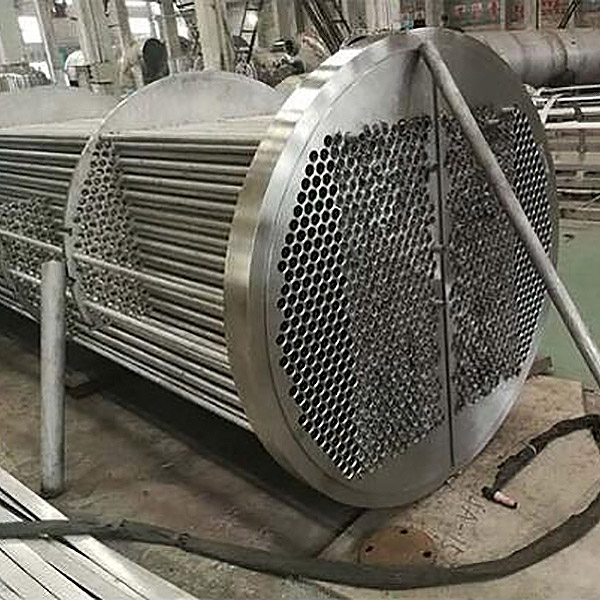

Los intercambiadores de calor de carcasa y tubos se componen principalmente de un sombrerete (cubierta integral), una lámina tubular, tubos, carcasas y placas deflectoras. Por lo general, la carcasa es cilíndrica; Los tubos son rectos o en forma de U. Para mejorar la eficiencia de transferencia de calor de los intercambiadores de calor, también se pueden usar tubos roscados, tubos con aletas, etc. El patrón de disposición de los tubos incluye triángulos equiláteros, cuadrados, cuadrados de esquina y triángulo de esquina.

Características y aplicaciones del Intercambiador de calor horizontal de carcasa y tubos:

Un intercambiador de calor de carcasa y tubos horizontal consta de una carcasa y un haz de tubos que contiene muchos tubos, y el intercambio de calor entre fluidos fríos y calientes se lleva a cabo a través de las paredes de los tubos. Como un equipo de intercambio de calor estándar tradicional, los intercambiadores de calor de carcasa y tubos horizontales se utilizan ampliamente en la industria química, refinación de petróleo, industria petroquímica, energía, energía nuclear y otros dispositivos industriales, especialmente en intercambiadores de calor de alta temperatura y alta presión y gran escala, que ocupan una ventaja absoluta.

Detalles del intercambiador de calor horizontal de carcasa y tubos:

Por lo general, la presión de trabajo de los intercambiadores de calor de carcasa y tubos horizontales puede alcanzar los 4 MPa, y la temperatura de trabajo es inferior a 200 â. En algunos casos, también se pueden lograr presiones y temperaturas más altas. En general, el diámetro de la carcasa es inferior a 1800 milímetros y la longitud del tubo es inferior a 9 metros. En algunos casos, también existen tubos más grandes o más largos.

La superficie de la pared del haz de tubos encerrado en la carcasa sirve como superficie de transferencia de calor del intercambiador de calor entre paredes. El intercambiador de calor de carcasa y tubos horizontal tiene una estructura simple, bajo costo, sección transversal de flujo amplia y escala fácil de limpiar; Sin embargo, el coeficiente de transferencia de calor es bajo y el área del piso es menor que la del intercambiador de calor de carcasa y tubos de tipo horizontal. Se puede fabricar a partir de varios materiales estructurales (principalmente materiales metálicos) y se puede utilizar a altas temperaturas y presiones, por lo que es el más utilizado. . Los principales parámetros de control de los intercambiadores de calor de carcasa y tubos son el área de calentamiento, el caudal de agua caliente, la capacidad de intercambio de calor y los parámetros del medio de calor.

La estructura de placa de tubo fijo es relativamente simple, compacta y económica, pero la parte exterior del tubo no se puede limpiar mecánicamente. Este tipo de haz de tubos de intercambiador de calor está conectado a una placa de tubos, que está soldada a ambos extremos de la carcasa y conectada a una cubierta superior. La tapa superior y la carcasa están equipadas con boquillas de entrada y salida de fluido. Por lo general, una serie de deflectores perpendiculares al haz de tubos se instalan fuera del tubo. Al mismo tiempo, la conexión entre el tubo y la placa del tubo y la carcasa es rígida, mientras que el interior y el exterior del tubo son dos fluidos de diferentes temperaturas.

Una placa de tubos de un intercambiador de calor de cabeza flotante está conectada a la carcasa con una brida, mientras que la otra placa de tubos no está conectada a la carcasa, de modo que el tubo puede expandirse y contraerse libremente cuando se calienta o se enfría. Sin embargo, una cubierta superior está conectada a esta placa de tubo, que se denomina "cabeza flotante". Por lo tanto, este tipo de intercambiador de calor se denomina intercambiador de calor de cabeza flotante.

Su ventaja es que el haz de tubos se puede extraer para facilitar la limpieza; La expansión del haz de tubos no cambia la restricción de la carcasa, por lo que cuando la diferencia de temperatura entre los dos medios del intercambiador de calor es grande, no se generará tensión térmica debido a la diferencia de expansión térmica entre el haz de tubos y la carcasa.

Intercambiador de calor de tubo en forma de U, cada tubo se dobla en forma de U y ambos extremos se fijan en la misma placa de tubo. Cada tubo se puede retraer libremente para resolver el problema de la compensación térmica. El paso del tubo debe ser de al menos dos pasos, el haz de tubos se puede extraer para limpiarlo y el tubo se puede expandir libremente. Las ventajas son una estructura simple, peso ligero y adecuado para condiciones de alta temperatura y alta presión.

Un extremo del haz de tubos del intercambiador de calor de caja empacada puede expandirse Expansión libre, la estructura es más simple que el tipo de cabeza flotante y el costo es menor que el tipo de cabeza flotante.

1. Tipo de intercambiador de calor: A: tipo tubular B: tipo de tubo en U C: tipo de cabeza flotante

2. Área de intercambio de calor: ______metros cuadrados (ã¡)

3. Presión de trabajo: Lado del tubo ______MPa Lado de la carcasa ______MPa

4. Temperatura de trabajo: lado del tubo ______â lado de la carcasa ______â

5. Materiales:

lado del tubo A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Otro

Lado de la carcasa A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Otro

6. Especificaciones del tubo de intercambio de calor (diámetro y espesor de pared):

7. Tipo: A: Vertical B: Horizontal

8. Lado del tubo: A: paso de tubo único £ B: paso de tubo doble£ C: paso de cuatro tubos£ D: paso de seis tubos£
