Intercambiador de calor vertical de carcasa y tubos

Wuxi Hongdinghua Chemical Equipment Co., Ltd., como fabricante profesional de intercambiadores de calor de carcasa y tubos verticales, tiene muchos años de cooperación con clientes de las industrias petrolera, química, farmacéutica, de protección ambiental y metalúrgica. El intercambiador de calor es el equipo más utilizado entre los equipos suministrados por Wuxi Hongdinghua Chemical Equipment Co., Ltd. Especialmente para intercambiadores de calor de carcasa y tubos.

Los intercambiadores de calor de carcasa y tubos se pueden clasificar en muchos nombres diferentes según su estructura interna, o según el modo de flujo medio dentro del intercambiador de calor de carcasa y tubos, o sus aplicaciones, como condensador, enfriador, calentador, precalentador, rehervidor, trampa fría, condensador de paso de tubos múltiples, intercambiador de calor de tubo en U, intercambiador de calor de cabeza flotante, intercambiador de calor de caja de empaque, etc., con numerosos nombres.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. clasifica tantos intercambiadores de calor de carcasa y tubos según sus posiciones de instalación utilizando términos más intuitivos y comprensibles:

Intercambiador de calor vertical de carcasa y tubos

Intercambiador de calor horizontal de carcasa y tubos

La estructura básica de todos estos intercambiadores de calor con diferentes nombres es casi con la misma o similar estructura;

La estructura de un intercambiador de calor de carcasa y tubos incluye lo siguiente:

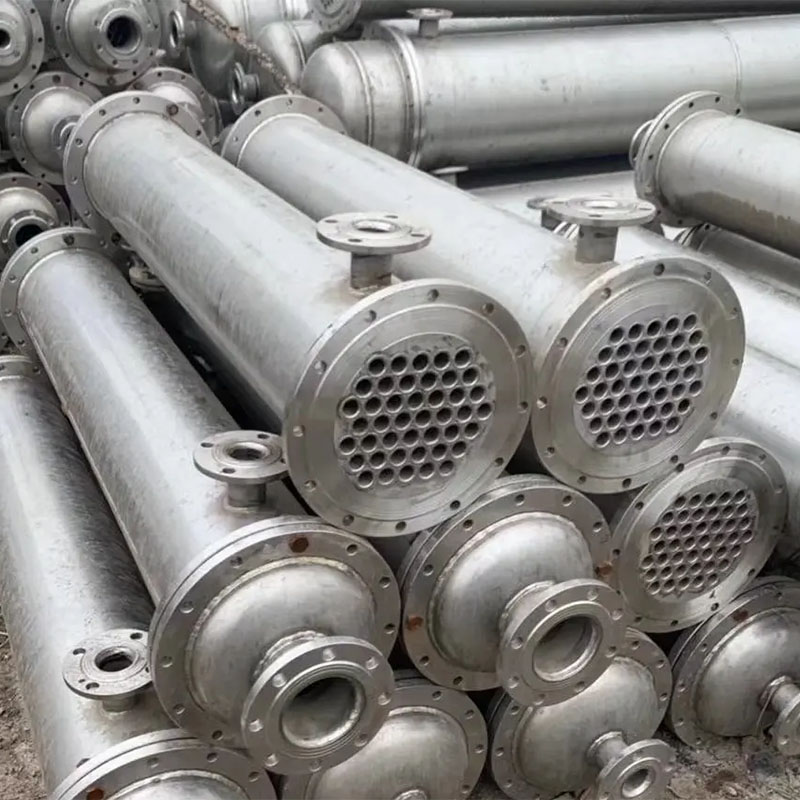

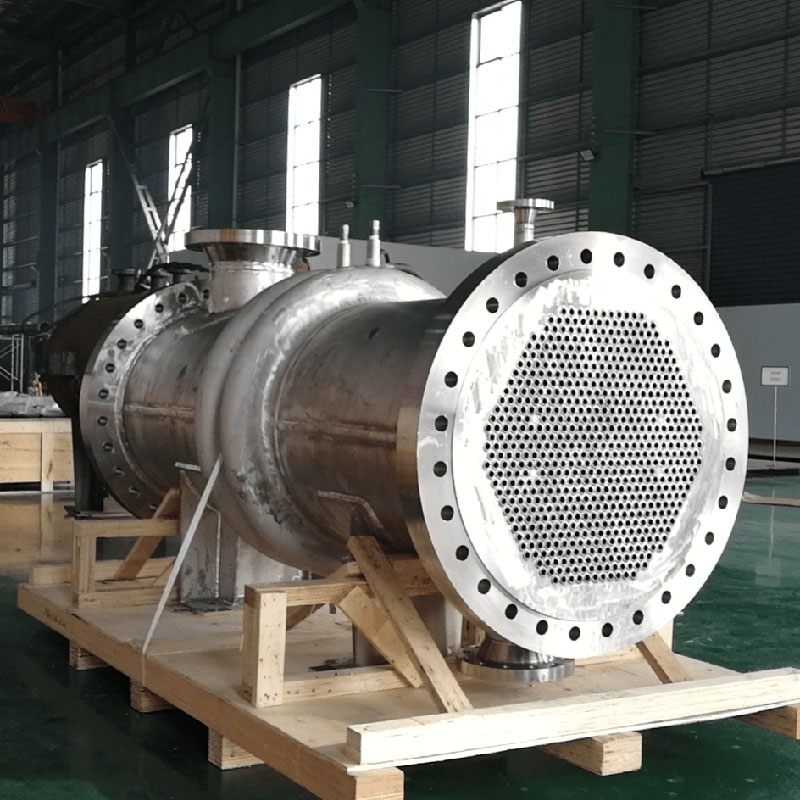

Los intercambiadores de calor de carcasa y tubos se componen principalmente de un sombrerete (cubierta integral), placa tubular, tubos, carcasas y placas deflectoras.

Por lo general, el caparazón es cilíndrico; Los tubos son rectos o en forma de U. Para mejorar la eficiencia de transferencia de calor de los intercambiadores de calor, también se pueden usar tubos roscados, tubos con aletas, etc. El patrón de disposición de los tubos incluye triángulos equiláteros, cuadrados, cuadrados de esquina y triángulo de esquina.

Características y aplicaciones del Intercambiador de calor vertical de carcasa y tubos:

Un intercambiador de calor vertical de carcasa y tubos consta de una carcasa y un haz de tubos que contiene muchos tubos, y el intercambio de calor entre fluidos fríos y calientes se lleva a cabo a través de las paredes de los tubos. Como un equipo de intercambio de calor estándar tradicional, los intercambiadores de calor de carcasa y tubos son ampliamente utilizados en la industria química, refinación de petróleo, industria petroquímica, energía, energía nuclear y otros dispositivos industriales, especialmente en intercambiadores de calor de alta temperatura y alta presión y a gran escala, que ocupan una ventaja absoluta.

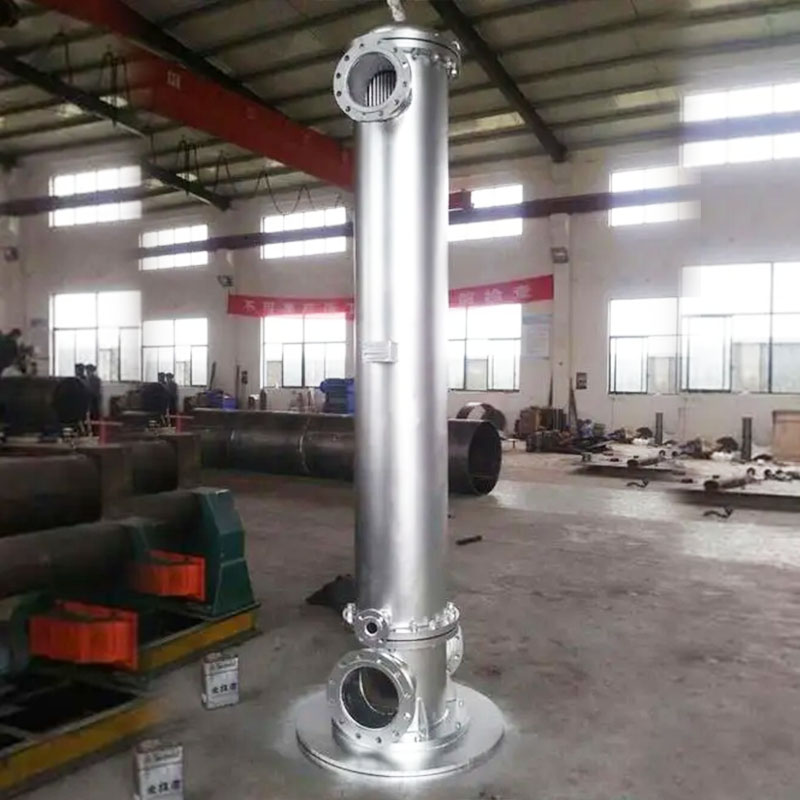

Detalles del intercambiador de calor vertical de carcasa y tubos:

Por lo general, la presión de trabajo de los intercambiadores de calor verticales de carcasa y tubos puede alcanzar los 4 MPa, y la temperatura de trabajo es inferior a 200 â. En algunos casos, también se pueden lograr presiones y temperaturas más altas. En general, el diámetro de la carcasa es inferior a 1800 milímetros y la longitud del tubo es inferior a 9 metros. En algunos casos, también existen tubos más grandes o más largos.

La superficie de la pared del haz de tubos encerrado en la carcasa sirve como superficie de transferencia de calor del intercambiador de calor entre paredes. El intercambiador de calor vertical de carcasa y tubos tiene una estructura simple, bajo costo, amplia sección transversal de flujo y es fácil de limpiar a escala; Sin embargo, el coeficiente de transferencia de calor es bajo y el área del piso es menor que la del intercambiador de calor de carcasa y tubos de tipo horizontal. Se puede fabricar a partir de varios materiales estructurales (principalmente materiales metálicos) y se puede utilizar a altas temperaturas y presiones, por lo que es el más utilizado. Los intercambiadores de calor de carcasa y tubos verticales incluyen intercambiadores de calor de agua y vapor de placa de tubos fijos verticales, intercambiadores de calor de agua y vapor de carcasa y tubos verticales con junta de expansión y otros tipos. Los principales parámetros de control de los intercambiadores de calor de carcasa y tubos son el área de calentamiento, el caudal de agua caliente, la capacidad de intercambio de calor y los parámetros del medio de calor.

Cuando diseñe y fabrique intercambiadores de calor verticales de carcasa y tubos, proporcione los siguientes parámetros y datos técnicos a Wuxi Hongdinghua Chemical Equipment Co.,Ltd.

1. Tipo de intercambiador de calor: A: tipo tubular B: tipo de tubo en U C: tipo de cabeza flotante

2. Área de intercambio de calor: ______metros cuadrados (ã¡)

3. Presión de trabajo: Lado del tubo ______MPa Lado de la carcasa ______MPa

4. Temperatura de trabajo: lado del tubo ______â lado de la carcasa ______â

5. Materiales:

lado del tubo A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Otro

Lado de la carcasa A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Otro

6. Especificaciones del tubo de intercambio de calor (diámetro y espesor de pared):

7. Tipo: A: Vertical B: Horizontal

8. Lado del tubo: A: paso de tubo único £ B: paso de tubo doble£ C: paso de cuatro tubos£ D: paso de seis tubos£
