Columnas o Torres Industriales de Extracción Rotatoria
  • Columnas o Torres Industriales de Extracción RotatoriaColumnas o Torres Industriales de Extracción Rotatoria

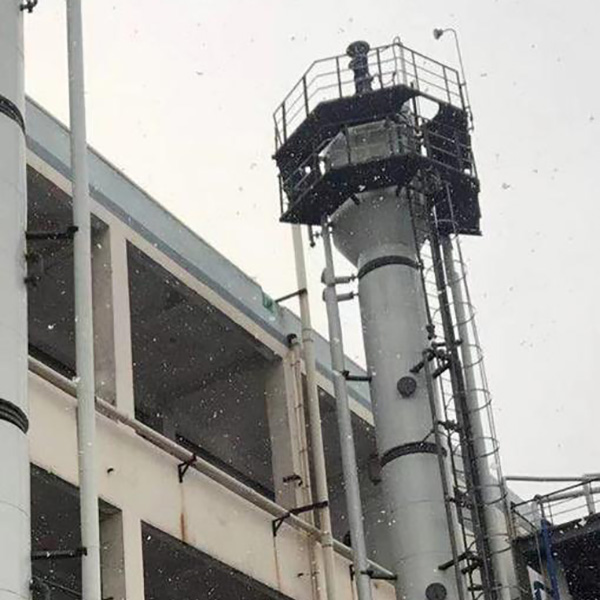

Columnas o Torres Industriales de Extracción Rotatoria

Wuxi Hongdinghua Chemical Equipment Co.,Ltd como fabricante profesional. HDH también es un fabricante profesional de diseño y producción de torres de extracción. Las torres de extracción rotativas se utilizan para separar o sintetizar líquidos mixtos complejos.

Enviar Consulta

Descripción del Producto

Wuxi Hongdinghua Chemical Equipment Co.,Ltd como fabricante profesional de columnas o torres de extracción rotativas industriales de alta calidad, puede estar seguro de comprar columnas o torres de extracción rotativas industriales de nuestra fábrica y le ofreceremos el mejor servicio postventa y entrega oportuna. Wuxi Hongdinghua Chemical Equipment Co., Ltd.ï¼HDHï¼ también es un fabricante profesional de diseño y producción de torres de extracción. Las torres de extracción rotativas se utilizan para separar o sintetizar líquidos mixtos complejos.

La torre de extracción rotatoria es un equipo de extracción de precisión, y Wuxi Hongdinghua tiene una comprensión y un conocimiento únicos en el diseño y la fabricación de la torre de extracción rotatoria.

Características y aplicación de la torre de extracción rotativa

1. Menos espacio de piso y bajo costo de mantenimiento

2. Alta capacidad de procesamiento, adecuada para producción continua;

3. Alta eficiencia, baja retención de solventes

La torre de extracción rotatoria es un equipo de separación eficaz que tiene amplias aplicaciones en campos como la química fina, la industria farmacéutica y el tratamiento de la contaminación ambiental.

Detalles de la torre de extracción rotatoria

La torre de extracción rotatoria es un equipo de extracción tipo torre de agitación mecánica, que consta de tres partes: la sección de clarificación superior, la sección de mezcla y la sección de clarificación inferior. La sección de mezcla tiene forma cilíndrica y el interior está dividido en una serie de cámaras de extracción mediante deflectores anulares estáticos. El centro de los dos deflectores anulares estáticos es un disco giratorio fijo, que gira con el eje de agitación. Durante la operación, la fase pesada (fase orgánica) y la fase ligera (fase orgánica) ingresan a la torre desde la parte superior e inferior respectivamente, y forman contacto a contracorriente dentro de la torre. Bajo la agitación de un disco giratorio fijo, la fase dispersa forma gotas de líquido, lo que aumenta el volumen de transferencia de masa. Una vez que se completa el proceso de extracción, las fases ligera y pesada fluyen desde la parte superior e inferior de la torre, respectivamente.

En una torre de extracción rotatoria, hay múltiples discos del mismo tamaño y espaciado conectados por ejes giratorios en el medio, llamados discos rotatorios, que giran uniformemente con la rotación de los ejes. El disco giratorio está separado por discos circulares del mismo tamaño y espaciado fijados en la pared de la torre, y se denomina disco fijo. Una solución (con una densidad más baja) ingresa continuamente a la torre desde la parte inferior, fluye hacia la parte superior debido a la flotabilidad, se rompe y se dispersa en gotitas por la acción centrífuga del disco giratorio giratorio continuo, y otro solvente (con una densidad más alta) ingresa continuamente a la torre desde la parte superior, fluye hacia abajo por gravedad y llena toda la torre. Las gotitas dispersas se dispersan en la solución continua y entran en contacto con el solvente a través de las gotitas. Uno o más componentes en la solución se disuelven selectivamente en un solvente continuo para la transferencia de masa.

El número de discos giratorios, el espaciado y otras estructuras de la torre de extracción giratoria se calculan en función de factores como las especificaciones de la materia prima, el grado de separación requerido y la pureza.

La torre de extracción rotatoria está compuesta por un cilindro vertical con un deflector anular estacionario horizontal. El deflector de anillo estático es una placa plana con una abertura central, y el deflector de anillo estático divide el cilindro en una fila de cámaras de extracción. Hay un anillo móvil en el centro de la cámara de extracción, con un diámetro ligeramente menor que el diámetro de apertura del deflector del anillo estático. Se instala una fila de anillos móviles paralelos al eje giratorio, de modo que el anillo móvil y el eje puedan instalarse convenientemente en la torre de extracción rotativa. La sección de mezcla está entre las dos bridas en el medio, donde se completa principalmente el proceso de transferencia de masa líquida líquida. La brida superior media a la sección de la placa superior es la sección de separación superior, que se utiliza para clarificar el líquido ligero; La sección del reborde medio inferior al reborde inferior es una sección de separación inferior utilizada para clarificar líquidos pesados. Se instala una placa de tamiz de poro grande encima y debajo de la sección de mezcla. La fase pesada ingresa a la torre desde debajo de la placa de tamiz, mientras que la fase ligera ingresa a la torre desde arriba de la placa de tamiz. La función de la placa de tamiz es reducir la agitación del líquido y mejorar el efecto de separación de fases de la sección de clarificación.

Al igual que otros equipos de extracción de torre, durante la operación, las fases liviana y pesada ingresan a la Torre Rotatoria de Extracción desde las partes inferior y superior de la torre, respectivamente. Las dos fases de la torre entran en contacto a contracorriente y, bajo la acción del disco giratorio, la fase dispersa forma pequeñas gotas de líquido, lo que aumenta el área de transferencia de masa entre los dos líquidos. Las fases liviana y pesada que completan el proceso de extracción fluyen luego desde la salida de líquido liviano y la salida de líquido pesado, respectivamente.

Los siguientes datos técnicos son importantes para diseñar una torre de extracción rotativa

1. Densidad de la materia prima, densidad del extractante;

2. Después de conocer la capacidad de procesamiento (Cantidad), la relación de material a extractante, se puede determinar el diámetro de la torre de extracción de la placa de tamiz;

3. ¿Ha realizado una pequeña prueba o el estado de funcionamiento actual del tipo de hervidor? El objetivo principal es saber cuántos ciclos de extracción se necesitan para cumplir con los requisitos del proceso, de modo que se pueda determinar la altura de la sección de extracción;

4. Tiempo de estratificación del material, que puede calcular el volumen del cilindro de la sección de clarificación;

5. ¿Hay algún fenómeno de emulsificación? Si es así, se debe considerar una salida de aguas residuales en la sección en capas;

6. ¿Cuál es el valor de pH del material y sus características, lo que lo hace conveniente para seleccionar los materiales del equipo (material adecuado para construir la torre de extracción de placa tamizï¼;

1. Cabeza superior

2. Motor y reductor

3. Salida de composición ligera

4. Entrada de composición ligera

5. Entrada de composición pesada

6. falda

7. Salida de composición pesada

8. Anillo fijo

9. Cilindro

10. Disco giratorio

11. Eje agitador

12. Boca de acceso

13. Indicador de líquido

14 chaqueta
